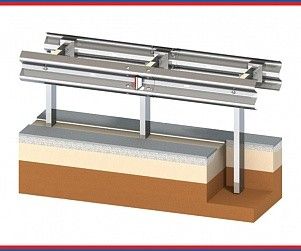

Барьерные ограждения 11ДД-400-ГОСТ 26804-2012
Барьерные ограждения 11ДД-400-ГОСТ 26804-2012
Барьерные ограждения 11ДД-450-ГОСТ 26804-2012
Барьерные ограждения 11ДД-450-ГОСТ 26804-2012

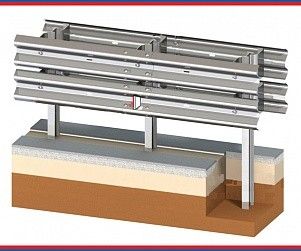

Барьерные ограждения 11ДД-ГОСТ 26804-86
Барьерные ограждения 11ДД-ГОСТ 26804-86

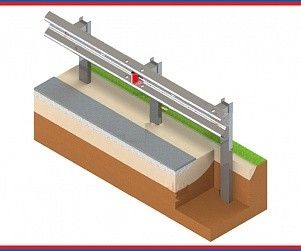

Барьерные ограждения 11ДО-130-ГОСТ 26804-2012
Барьерные ограждения 11ДО-130-ГОСТ 26804-2012
Барьерные ограждения 11ДО-190-ГОСТ 26804-2012
Барьерные ограждения 11ДО-190-ГОСТ 26804-2012
Барьерные ограждения 11ДО-250-ГОСТ 26804-2012
Барьерные ограждения 11ДО-250-ГОСТ 26804-2012
Барьерные ограждения 11ДО-300-ГОСТ 26804-2012
Барьерные ограждения 11ДО-300-ГОСТ 26804-2012
Барьерные ограждения 11ДО-450-ГОСТ 26804-2012
Барьерные ограждения 11ДО-450-ГОСТ 26804-2012
Барьерные ограждения 11ДО-ГОСТ 26804-86
Барьерные ограждения 11ДО-ГОСТ 26804-86

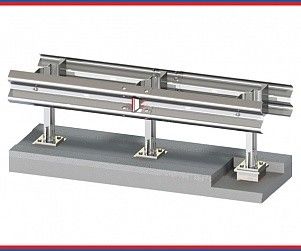

Барьерные ограждения 11МД-ГОСТ 26804-2012
Барьерные ограждения 11МД-ГОСТ 26804-2012

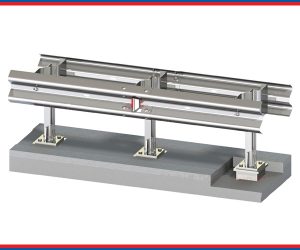

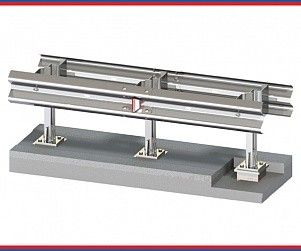

Барьерные ограждения 11МД-ГОСТ 26804-86
Барьерные ограждения 11МД-ГОСТ 26804-86

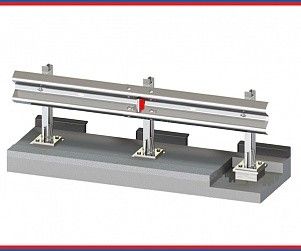

Барьерные ограждения 11МО-ГОСТ 26804-2012
Барьерные ограждения 11МО-ГОСТ 26804-2012
Барьерные ограждения 11МО-ГОСТ 26804-86
Барьерные ограждения 11МО-ГОСТ 26804-86

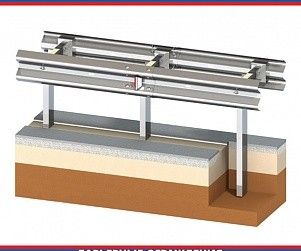

Барьерные ограждения ГРУППА 21ДД СТО 03910056-001-2018
Барьерные ограждения ГРУППА 21ДД СТО 03910056-001-2018

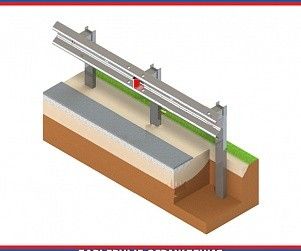

Барьерные ограждения ГРУППА 21ДО СТО 03910056-001-2018
Барьерные ограждения ГРУППА 21ДО СТО 03910056-001-2018

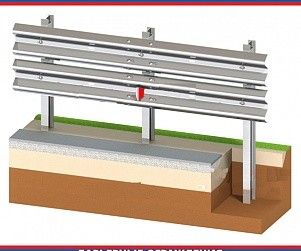

Барьерные ограждения ГРУППА 21ДО УБ СТО 03910056-001-2018
Барьерные ограждения ГРУППА 21ДО УБ СТО 03910056-001-2018
Барьерные ограждения СТ РК 1278-2004 ДД
Барьерные ограждения СТ РК 1278-2004 ДД

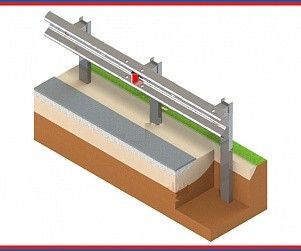

Барьерные ограждения СТ РК 1278-2004 ДО
Барьерные ограждения СТ РК 1278-2004 ДО

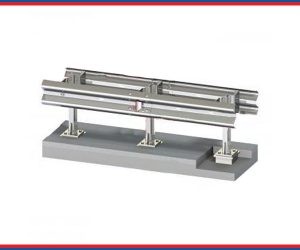

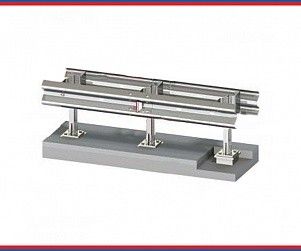

Барьерные ограждения СТ РК 1278-2004 МД
Барьерные ограждения СТ РК 1278-2004 МД

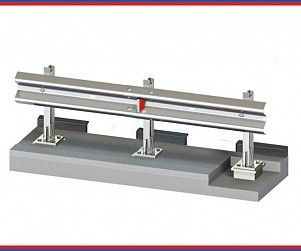

Барьерные ограждения СТ РК 1278-2004 МО
Барьерные ограждения СТ РК 1278-2004 МО

Компания МеталлЭнергоХолдинг реализует все виды данного типа продукции с доставкой по России. Предлагаем купить барьерные ограждения, изготовленные в соответствии с ГОСТ и СНиП. Предоставляем сертификаты соответствия, всю сопутствующую документацию. Оплата наличными или безналичный расчет.

Барьерные ограждения - особенности

Барьерные ограждения предназначены для установки на обочинах, разделительных полосах автодорог, мостов. Целью монтажа заградительных сооружений является предотвращение съезда автомобиля с дорожного полотна, выезда машины на встречную полосу, ограничения выхода пешеходов на проезжую часть в неположенных местах, заграждения дорог от диких зверей, бродячих животных. Разделители, проходящие по разделительной полосе, не дают фарам машин «слепить» водителей на встречной полосе.

Существует несколько видов продукции, жестких и эластичных, из железобетона, металла, пластика. Металлические барьерные ограждения являются самыми эффективными в плане обеспечения безопасности автомобилистов, пешеходов, предотвращения возникновения аварийных ситуаций, снижения травматизма, несчастных случаев.

Барьерные ограждения - классификация

Изделия делятся по типу конструкции, месту установки. Сооружения бывают дорожными, мостовыми. Дорожные бывают односторонними, двухсторонними. Барьеры, устанавливаемые на мостах делятся на две подгруппы. Односторонние обозначаются индексом 11MO, двухсторонние — HMД.

Дорожные барьеры состоят из участков:

Мостовые барьерные конструкции монтируются только из рабочих элементов — 11MО-S, ПДМ-S. Стойки исполнения 11MO-SЦ предназначены для монтажа торцевых и цокольных частей. Виды деталей заграждений мостов:

В состав конструкции также входят:

Элементы монтажа рабочих участков изготавливаются высотой 750 мм. Детали, предназначенные для формирования начальных участков, изготовлены с понижением высоты до уровня поверхности полотна дороги.

Барьерные ограждения - габариты

Основные параметры элементов — это марка детали, ширина, интервал между опорами, вес погонного метра. В таблицах 1, 2 указаны характеристики деталей дорожных, мостовых заграждений

Таблица 1.

Марка детали

Ширина, мм

Шаг стоек, м

Ориентировочный вес, кг/м

11ДO-4

0,36

4,0

20,5

11ДO-3

0,36

3,0

23,4

11ДO-2

0,36

2,0

26,3

11ДO-1

0,36

1,0

36,7

11ДД-4

0,75

4,0

40,1

11ДД-2

0,75

2,0

44,7

11MO-S

0,41

Х

25,2

11МО-SЦ

0,41

Х

24,1

11MД-S

0,69

Х

41,2

Интервал между опорами Х определяется исходя из условий расположения закладных элементов. У пролетных сооружений шаг стоек равен 2-3 м. Справочный вес в таблице указан применимо к конструкциям с шагом стоек 3 м.

Таблица 2.

Тип детали

Ширина, мм

Шаг стоек, м

Ориентировочный вес, кг/м

11ДO-H

0,36

2,0

332,0

11ДO-K

0,38

2,0

332,0

11ДД-H

0,76

2,0

559,0

11ДД-4П

от 0,75 до 0,96

4,0

163,0

11ДД-2П

от 0,75 до 0,96

2,0

178,0

Таблица 3. Габариты секций балок.

Тип секции балки

Размеры, мм

Длина, м

Высота, мм

CБ-1

4,32

83,0

CБ-2

6,32

83,0

СБ-3

8,32

83,0

СБ-4

9,32

83,0

СБ-5

6,32

83,0

CБ-6

6,32

-

Таблица 4. Размеры стоек.

Тип участка ограждения

Вид стойки

Длина стойки, м

11ДО-S

CД-1

1,7

11ДО-H

CД-2

11ДО-K

CД-2

11ДД-S

CД-3

11ДД-Н

CД-3

11ДД-SП

CД-3

11MO-S; 11МД-S

CM

0,75

11MO-SЦ

CМЦ

0,60

Таблица 5. Размер консолей.

Тип ограждения

Марка консоли

Длина консоли, мм

11ДO

КЖ

250,0

11ДД

KP-1

576,0

KP-2

676,0

KP-З

776,0

11MO; 11MД

KA

290,0

Таблица 6. Высота концевых частей.

Тип участка

Марка детали

Высота, мм

11ДO-Н

ЭK-2

60,0

11ДO-К

ЭK-1

83,0

Размеры деталей монтажа диагональных связей:

Тип и характеристики указывают в маркировке. Пример расшифровки условных обозначений:

Из каких материалов изготавливают барьерные ограждения

Тип товара, место его монтажа определяется исходя из нормативов СНиПа. При изготовлении модулей барьерных ограждений используют материалы в соответствии с требованиями ГОСТ 26804-2012, СТО 03910056-001-2018, СТ РК 1278-2004.

Заготовкой при изготовлении секций балок, концевых деталей служит гнутый профиль шириной 31,2 см, с высотой полок 8,3 см, толщиной 4,0 мм, изготовленный по ТУ 14-2-341. В качестве исходного материала используется конструкционная углеродистая сталь ВСт3кп/пс.

Стойки СД1, СД2 изготавливают из углеродистой стали фасонного сечения — горячекатаного швеллера номер 12 или C-образного гнутого профиля высотой 12 см, шириной полки 5,5 см, закруглением 1,8 см, толщиной 5,0 мм.

Дорожные опоры, консоли-распорки изготавливаются из швеллера номер 10. При производстве мостовых стоек используется горячекатаная двутавровая балка высотой 12 см, фланцев стоек — толстолистовая углеродистая сталь.

Петли консолей-распорок производят из неравнополочных уголков размером 63x40x5 мм. Диагональные связи, наконечники формируются из прутков с круглым сечением.

Стыковка элементов конструкции производится болтовыми и ручной дуговой сваркой по ГОСТ 5264-80. Диаметр монтажных отверстий крепления 11,0 мм. Для соединения основных элементов конструкции, включая балки, стойки, распорки, скобы, амортизирующие элементы рекомендуется использовать болты M16x45.58 и M10x1,25, гайки M16, прямоугольные шайбы (80x40x4) мм ГОСТ 7796-70, 5915, 5927.

Для защиты от атмосферных воздействий поверхности элементов конструкций оцинковывают, покрывают порошковой краской или другими составами с учетом климатического исполнения, условий эксплуатации. Плотность цинка на поверхности основных деталей конструкции составляет от 80 до 200 мкм, на крепежных элементах от 15 до 50 мкм.

Барьерные ограждения - особенности поставки

Детали монтажа поставляются в комплекте. В зависимости от места установки него входят стойки мостовые или дорожные, цокольные детали, а также обязательные элементы конструкции. Это секции балок, консоли, скобы, начальные и концевые детали, светоотражатели.

Продукция проходит контроль качества при производстве, включая химический состав материалов, прямолинейность и соответствие линейных размеров деталей стандартным, проверка качества сварных швов, оценка плотности защитного покрытия.

Сделать заказ на барьерные ограждения можно по телефону. Отправить заявку можно по электронному адресу компании. Нужно указать ваш город, контакты. Наши специалисты свяжутся с вами в ближайшее время, расскажут о скидках и выгодных предложениях, сориентируют по срокам доставки, дадут исчерпывающие ответы на все интересующие вопросы.
