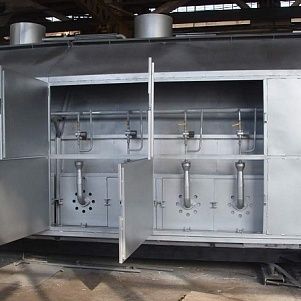

Путевые подогреватели нефти

Подогреватели нефтепродуктов ПТ от завода производителя

ГК МеталлЭнергоХолдинг занимается поставками нефтегазового оборудования во все регионы России. У нас можно купить подогреватели путевые нефти ПТ-25/100, ПТ-16/150, ПТ-6,3/200 по ценам производителя. На каждую единицу оборудования предоставляем сертификаты качестве и полный пакет технической и финансовой документации. Чтобы сделать заявку, получить консультацию или узнать подробнее об условиях оплаты и сроках доставки, свяжитесь с нашим менеджером.

Назначение подогревателей ПТ

Подогреватели используются для нагрева газового конденсата, сырой нефти, нефтепродуктов в трубопроводных системах, а также нагрева технической воды, применяемой для хозяйственных нужд. Путевые подогреватели проектируются в климатич.исполнении У и ХЛ (кат.размещ. I) по ГОСТ 15150.

Технические характеристики путевых подогревателей нефтепродуктов

ПТ представляет собой газовую печь, которая обеспечивает нагрев газового конденсата, сырой нефти и вязких нефтепродуктов в процессе их транспортировки по магистральным трубопроводам. В качестве промежуточного теплоносителя, как правило, используется вода.

Основные и вспомогательные элементы конструкции ПТ:

● Сани-основание. Сани ПТ представляют собой сварную конструкцию из профильного металлопроката, которая предназначена для установки и монтажа опор корпуса печи.

● Печь блочная. Этот элемент конструкции имеет вид обечайки, оснащенной 2 полуфланцами для монтажа змеевика с одной стороны и горелки с другой. В верхней части корпуса предусмотрен расширительный бак, предназначенный для регулирования теплоносителя в системе и заливки внутрь змеевика промежуточного теплоносителя. На стенке корпуса имеются технологические и монтажные элементы — штуцеры и бобышки.

● Горелочное устройство. Горелки для топочных устройств бывают газовыми, жидкотопливными или комбинированными. 3а счет регулирования мощности горелок поддерживается заданная температура теплоносителя.

● Дымовая труба. Дымовые трубы, предназначенные для вывода охлажденных продуктов сгорания в атмосферу, устанавливаются на крыше теплообменной камеры.

● Блок регулирования. Путевые подогреватели комплектуются приборами контроля и автоматического управления, включая технические термометры, манометры, регуляторы температуры и давления. Система КИПиА позволяет обеспечить бесперебойную работу и безопасность нефтегазового оборудования.

● Вспомогательные элементы. Подогреватели комплектуются лестницами и площадками обслуживания.

Таблица. Основные технические характеристики подогревателя нефти ПТ

Параметры	3начения
	ПТ-25/100	ПТ-16/150	ПТ-6,3/200
Номин.теплов.мощность, МВт (Гкал/ч)	0,63 (0,7)	1,92 (1,6)	4,25 (3,7)
Производ-ть оборудования кг/сек (тонн/сутки) (для рабочей среды с обводненностью 30%)	9,34 (778)	28,76 (2473)	63,34 (5445)
Температура рабочей среды: ● на входе в ПТ ● На выходе из ПТ	+5С +90С
КПД оборудования	не ниже 65%
Уровень давл. внутри змеевика, МПа (кгс/см2): ● рабочее/расчетное ● пробное (для приемо-сдаточных испытаний)	25,1 (251) 31,4 (314)	16,2 (162) 21,0 (210)	6,4 (64) 8,3 (83)
Параметры нагреваемого продукта: ● виды ● плотность при +20С, кг/мЗ ● вязкость при +20С, сСт ● макс.содержание в составе H2S,% ● макс.содержание в составе CO2, %	сырая нефть и нефтепродукты 920 110 0,012 1,10
Хар-ки топлива: содержание в составе H2S,% ● теплотвор.сп-ть МДж/мЗ ● давл. на входе в ПТ, МПа (кгс/см2) ● давл. перед горелкой, МПа(кгс/см2) ● расход топлива, нмЗ/с (нмЗ/ч)	0,002 36-62 0,32-1,0 (3,2-10) 0,08-0,14 (0,8-1,4) 0,025 (76)	0,002 36-62 0,32-1,2 (3,2-12) 0,08-0,14 (0,8-1,4) 0,081 (306)	0,002 34,5 0,32-1,0 (3,2-10) 0,08-0,14 (0,8-1,4) 0,172 (664)
Вес оборудования, кг (без теплоносителя)	5530	14530	22050
Срок эксплуатации	15 лет
Показатель надежности (рабочий ресурс до кап.ремонта)	4 года

Для изготовления основных и вспомогательных элементов конструкции ПТ применяется металлопрокат высокого качества. Каждая единица продукции проходит обязательные приемо-сдаточные испытания на производстве отделом технического контроля (ОТК).

Купить, цена на подогреватели нефти ПТ-25. ПТ-16, ПТ-6.3

Чтобы купить подогреватели путевые нефти ПТ-25/100, ПТ-16/150, ПТ-6,3/200 по выгодным ценам, позвоните в отдел продаж нашей компании по телефону или отправьте заявку электронной почтой.

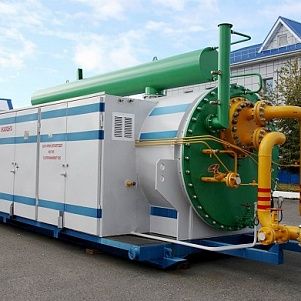

Подогреватели нефти ПНПТ-0,63, ПНПТ-1,6, ПНПТ-3,87 для нефтепромысловых, нефтедобывающих предприятий

Конструктивно путевые обогреватели марки ПНПТ имеют вид цилиндрического резервуара с плоским дном. Во внутренней ее полости установлен змеевик, камера сгорания, зажигающий элемент и горелка с трубами для выведения образующихся газов. Размещается вся конструкция на мобильные сани, благодаря которым не возникнет вопросов с перемещением в какое-либо место.

Для обеспечения удобства пользования подогревателями они оснащаются устройствами автоматизации. Для доступа к оборудованию в заводских условиях крепится лестница со смотровой площадкой.

Принцип работы агрегата предполагает нагрев продукта за счет сгорания теплоносителя. Такие подогреватели ПНПТ рассчитаны на нагрев нефти, ее эмульсии при необходимости в промысловой подготовке и перевозке.

На выбор покупателю предлагаются варианты в климатическом исполнении У, ХЛ, УТХЛ.

В зависимости от вида применяемого топлива следует выбирать определенный подогреватель:

· ПНПТ-0,63;

· ПНПТ-1,6;

· ПНПТ-3,87.

Актуальность использования автоматических устройств положительно сказывается на обеспечении безопасности, так как есть риск:

· снижения давления перед камерами сгорания менее рабочего;

· повышения давления подогреваемой среды;

· недостатка в промежуточном теплоносителе.

Также система автоматического контроля предусматривает регулирование температуры нагрева для нефти, связь с машиной верхнего уровня по системе RS-232/485 при условии применения стандартных промпротоколов. В ситуации нарушения установленных норм, сбоев производится оповещение обслуживающего персонала, отсечка пламени и остановка передачи топлива.

Применение путевых подогревателей нефтепродуктов ПНПТ

Путевые обогреватели используют нефтедобывающие и нефтеперерабатывающие предприятия, компании, занимающиеся транспортировкой и подогревом рабочих сред.

Рассчитаны подогреватели на работы с попутным и нефтяным газом.

Таблица 1. Характеристики нагревателей путевых

Название	ПНПТ-­0,63	ПНПТ-­1,6	ПНПТ-­3,87
Номин. тепловая мощность, кВт	730	1860	4500
Эффективность относительно нагревающегося продукта*103, т/сут.: нефтяная эмульсия, с обводнением 30% массы., при t=25°С	1,15	1,65	2-10
Температура среды, °С
перед подогревателем	от +5
после подогревателя	+70
КПД, %	до 80		до 85
Давление в змееевике, МПа
рабочее	до 6,30
расчетное	6,30
пробное гидравлическое	8,20
Характеристики нагреваемого вещества
плотность (20°С), кг/м3	900,0
содержание воды	80 %
давление вход, МПа	0,2-0,4
давление до горелки, кПа	70-150		30
содержание сероводорода	до 0,002%
Вес без теплоносителя *103, кг	до 13	19,1	43
Средний ресурс	3,5 года
Срок пользования	10 лет

Работает подогреватель с обеспечением обмена тепловой энергией нефтяной среды, промежуточного теплоносителя, нагревающихся до нужной рабочей температуры в результате сжигания топлива. Переходит топливо в направлении от газовой горелки (или жидкотопливного аналога) через П-образный элемент.

Дальше эмульсия переходит на змеевик, греющийся от теплоносителя, который размещен по всему сосуду. После этого выполняется выведение из резервуара в трубопровод. Когда появляются продукты горения, они направляются через специальные для этого трубы, отводящие такие среды в наружную область. В целях упрощения работы с путевыми обогревателями в заводских условиях они комплектуются смотровой частью, которая удобна для доступа рабочих и проведения необходимых ремонтных манипуляций.

Для обеспечения безопасности пользования путевыми обогревателями ПНПТ, предусмотрена автоматическая система защиты. Для этой цели оборудование оснащается специальными датчиками, указателями уровня топлива, нефтяной эмульсии. Также есть термометры, манометры, дыхательные клапаны, защитная запорная арматура. Благодаря автоматике обеспечивается авторегулирование процесса изменения температуры.

Купить, цена от завода производителя на подогреватели нефти ПНПТ

Для заказа путевых обогревателей типа ПНПТ воспользуйтесь предложением ГК «МеталлЭнергоХолдинг». Поставляем качественное сертифицированное оборудование во все регионы России на взаимовыгодных условиях. По вопросам подбора товара, оформления документов, доставки обращайтесь к менеджеру компании в рабочее время. В наличии и под заказ модели для разного вида топлива и условий эксплуатации.

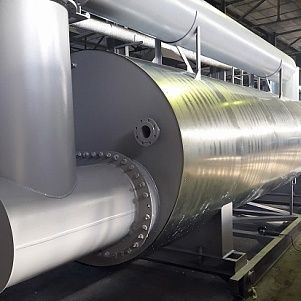

Подогреватели нефти и нефтепродуктов ПП-1,6А, ПП-1,6АЖ, ПП-1,6АМЖГ

Путевые обогреватели ПП-1,6А, ПП-1,6АЖ, ПП-1,6АМЖГ рассчитаны на работу с такими средами, как нефть, газы, вода. Имеют категорию 1 в соответствии с ГОСТ 15150-69. Рассчитаны на эксплуатацию в климатических зонах У, ХЛ, УХЛ по указанному стандарту.

Особенности путевых обогревателей

Путевые обогреватели – это часть системы, обеспечивающей автоматическую работу с основой в виде контроллеров. Может быть в комплексе аппаратного блока БАО, с защитой для наружного пользования, обеспечивающей бесперебойную работу системы даже в случае осадков.

Рассчитаны системы на возможность дистанционного подпала, автозащиту с отсечкой топлива, на оповещение оператора звуком или сигналом. Предлагаемая система автоматически расшифровывает, запоминает первичные факторы, влияющие на недопустимые отклонения в работе. Это касается отклонения напряжения, связи с датчиками.

Комплектация обогревателей разная. В зависимости от конкретного варианта они могут работать на топливе в газообразном, комбинированном топливе. Если планируется использование нефти, можно применять специальный блок для работы с жидкими типами топлива.

Таблица 1. Устройство базовой модели ПП-1,6

Название	Описание, характеристика
змеевик	2
топка	2
сосуд	1
сани	1
горелка	2 (инжекторные, выхревые)
дымовая труба	2
лестница	1
площадка	1

Формируется подогреватель с основой в виде объемной емкости, в которой устанавливается подогревающий элемент, состоящий из пары змеевиков и камер сгорания. В основании сосуда закрепляется рама, являющаяся основой для стабильного и надежного размещения агрегата. Сосуд может располагаться в разных положениях, что необходимо определить перед покупкой на стадии выбора товара.

Работает подогреватель с обеспечением обмена тепловой энергией нефтяной среды, промежут. теплоносителя, нагревающихся до нужной рабочей температуры в результате сжигания топлива. Переходит топливо в направлении от газовой горелки (или жидкотопливного аналога) через П-образный элемент, в котором производится повышение температуры в теплоносителе.

Подогретая нефтяная эмульсия переходит на змеевик, греющийся от теплоносителя, который размещен по всему сосуду. После этого выполняется выведение из резервуара в трубопровод. Когда появляются продукты горения, они направляются через специальные для этого трубы, отводящие такие среды в наружную область. В целях упрощения работы с путевыми обогревателями в заводских условиях они комплектуются смотровой частью, которая удобна для доступа рабочих и проведения необходимых ремонтных манипуляций.

В целях обеспечения безопасности пользования путевыми обогревателями ПП, предусмотрена автоматическая система защиты. Для этой цели оборудование оснащается специальными датчиками, указателями уровня топлива, нефтяной эмульсии. Также есть термометры, манометры, дыхательные клапаны, защитная запорная арматура. Благодаря автоматике обеспечивается авторегулирование процесса изменения температуры. Если в путевом обогреватели применяется нефть либо дизель, подогреватель оснащается блоком подготовительного значения для жидкообразного топлива с функцией редуцирования, очистки.

Таблица 2. Характеристики обогревателей ПП

Название	Описание
Номин. тепловая мощность, МВт	1,86
Производит. По нагревательному веществу т/сутки	925
Нефтяная эмульсия обводнением в 30% (темп 65 град)	2415
КПД,%	до 80
Тип промежут. топлива	вода, горючие теплоносители
Ресурс	10 лет
Время до капремонта	3,5 лет

Используют путевые нагреватели в целях повышения температуры нефтепродуктов, эмульсий. Они подходят для работы с вязкими средами, такими, которые рассчитаны на автотранспорт. В нефтеперерабатывающей отрасли они применяются при подготовке нефти на добывающих и перерабатывающих участках.

Купить, цена подогреватели нефти от завода производителя

Для заказа путевых обогревателей типа ПП воспользуйтесь предложением ГК «МеталлЭнергоХолдинг». Поставляем качественное сертифицированное оборудование во все регионы России на взаимовыгодных условиях. По вопросам подбора товара, оформления документов, доставки обращайтесь к менеджеру компании в рабочее время. В наличии и под заказ модели для разного вида топлива и условий эксплуатации.

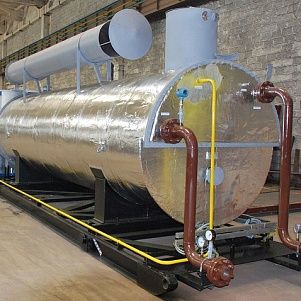

Подогреватели нефтепродуктов ППТ-0,2Г, ППТ-0,2Ж, ППТ-0,2ГЖ от завода производителя

Подогреватели путевые ППТ-0,2Г, ППТ-0,2Ж, ППТ-0,2ГЖ мобильные – это специальное оборудование цилиндрической формы, предназначенное для нагревания нефтегазовой среды, эмульсии, воды, других технических смесей, использующихся в бытовых и производственных целях. Соответствуют нормам межгосударственного ГОСТ 15150 от 1969 года. Потребляют жидкое или газообразное топливо. КПД составляет до 80%.

Технические характеристики предлагаемых подогревателей нефти мобильных

ГК МеталлЭнергоХолдинг реализует подогреватели путевые ППТ-0,2Г, ППТ-0,2Ж, ППТ-0,2ГЖ мобильные, изготовленные по межгосударственному стандарту № 15150 от 1969 года.

Изделия имеют следующие характеристики:

Эксплуатационные свойства		Значения в цифрах
Модели		ППТ-02Г	ППТ-02Ж	ППТ-02ГЖ
Мощность, Вт		120000-290000
Эффективность по среде:	вода, т/сутки	25-250
	нефть и жидкое топливо, т/сутки	50-500
	газ, км³/сутки	100-200
Температура, °C	на входе	⩽5
	после нагрева	⩽70
	носителя тепла	⩽95
Коэффициент полезного действия, %		⩽80
Среда промежуточного носителя тепловой энергии		Пресная вода, другие невоспламеняющиеся носители тепла
Давление рабочей среды внутри змеевика, МПа	рабочее	⩽6,3
	номинальное	6,3
	для испытания системы	8,2
Вес без промежуточного теплового носителя, кг		⩽4600	⩽5480
Период эксплуатации, лет		⩾10

Детальную техническую информацию уточняйте по телефону при оформлении заказа. Консультация бесплатна.

Особенности конструкции

Подогреватели путевые ППТ-0,2Г, ППТ-0,2Ж, ППТ-0,2ГЖ мобильные представляют собой металлическую емкость в виде горизонтально расположенного цилиндра. Внутри нее находится змеевик для нагревания рабочей среды. Нижняя часть емкости укомплектована газовой, нефтяной или комбинированной горелкой. Оборудование обшито утеплителем и металлическим каркасом.

Принцип работы состоит в сжигании топлива, за счет чего нагревается промежуточный носитель тепловой энергии. Через змеевик он нагревает рабочую среду до заданной температуры.

В комплект также включается шкаф с приборами для регулировки подачи топлива, промежуточного теплоносителя и рабочей среды. Навесное оборудование обеспечивает соблюдение технологического процесса, техники безопасности.

Нагреваемая среда

Задача подогревателей путевых ППТ-0,2Г, ППТ-0,2Ж, ППТ-0,2ГЖ мобильных заключается в подогреве нефтепродукта до нужной температуры для последующего использования или переработки. Происходит это за счет внутреннего теплоносителя (технологической жидкости), проходящего через змеевик, установленный внутри цилиндрической емкости, в которой находится нагреваемая среда. После этого нагретый нефтепродукт готов для дальнейшей транспортировки по назначению. Технические параметры в таблице:

Параметры	Числовое значение
Плотность (20°C), кг/м³	900
Липкость (20°C), сСт	100
H2S, % мол.	0,01
СО2, % мол.	1

Дополнительная информация у наших специалистов.

Характеристики топлива

Внутренний носитель тепла нагревается в подогревателях путевых ППТ-0,2Г, ППТ-0,2Ж, ППТ-0,2ГЖ мобильных за счет сжигания топлива в жидком или газообразном состоянии.

Характеристики приведены ниже:

Характеристики топлива		Числовое значение
Модели		ППТ-02Г	ППТ-02Ж	ППТ-02ГЖ
Нефть, дизтопливо	Тепло, кКал/кг	–	⩾6800
	Давление на входе в жиклер, МПа	–	4
	Потребление, кг/час	–	20-40
Газ	Тепло, кКал/нм³	8365-14340	–	8365-14340
	Сероводород H2S, % мол.	0,002	–	0,002
	Давление на входной трубе, МПа	0,2-0,4	–	0,2-0,4
	Давление на входе в горелку, МПа	0,006-0,07	–	0,3
	Потребление, м³/час	35	–	35

Купить, цена на подогреватели нефти ППТ

Уточнить информацию по оборудованию можно у наших менеджеров при подаче заявки, проведении бесплатных консультаций.

Купить подогреватели путевые ППТ-0,2Г, ППТ-0,2Ж, ППТ-0,2ГЖ мобильные по выгодной цене можно на сайте ГК МеталлЭнергоХолдинг, по телефону, электронной почте компании. Продукция сертифицирована, соответствует нормам межгосударственного стандарта № 15150 от 1969 года. К каждому изделию прилагается технический паспорт, сертификат соответствия, инструкция по эксплуатации, чек и другие сопутствующие документы. В качестве дополнительной услуги производится доработка штатного оборудования, его настройка в соответствии с требованиями заказчика, предполагаемыми условиями эксплуатации. Обращайтесь, мы всегда рады нашим клиентам.

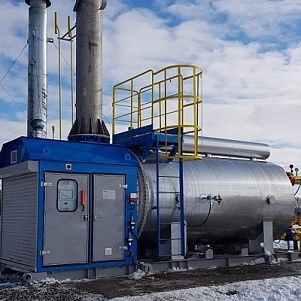

Подогреватель нефти ПБТ-1,6М

Подогреватель блочный с промежуточным теплоносителем ПБТ-1,6М внедряется при транспортировке продуктов нефтегазовой отрасли с обязательным поддержанием температур. Группа компаний «МеталлЭнергоХолдинг» предлагает наиболее актуальные решения в данной отрасли по приемлемым ценам и с комплексным подходом обслуживания клиентов. Собственное производство и расходные материалы, помощь в отборе, доставка и внедрение.

Сфера применения подогревателей нефтепродуктов ПБТ

Емкости подобного характера применяются в нефтеперерабатывающей, добывающей отрасли для перемещения различных продуктов (нефть, газ, пластовые воды) железнодорожным транспортом с поддержанием температурных характеристик транспортируемого вещества. Если нефть перемещается на дальние расстояния, она должна подогреваться до нужных температур, чтобы не потерять свои качественные свойства – особенно важно это при изготовлении нефтепродуктов определенных сортов, с повышенными требованиями по качеству.

Конструктивно изготовление резервуара ориентируется на нормы ГОСТ Р 53682-2009 (ISO 13705:2006). Цилиндрическая сварная емкость из отборных стальных листов устанавливается на каркас санного типа, чтобы его легко было монтировать на специфические железнодорожные платформы, а также транспортировать по заснеженным районам. Изготовитель поможет подобрать необходимые параметры резервуара, а также исходный материал исполнения для различных климатических условий эксплуатации.

Материал изготовления

Согласно регламенту, технические изделия вырабатываются для эксплуатации в климатических условиях с исполнением типа У, ХЛ и УХЛ. Обычно применяются стальные сплавы типа 09Г2С или Ст3, различной степени окисления. При необходимости заказчик может составить техническое задание, либо воспользоваться консультационными услугами производителя, чтобы конкретизировать нужные материалы:

• климат места эксплуатации;
• транспортируемые вещества;
• необходимые температурные характеристики;
• виды транспортировки – железнодорожный или иной.

Все эти важные составляющие помогут отобрать нужные параметры сплава, используемого для сварной конструкции. Грамотно подобранный материал гарантирует не только безопасное и эффективное использование готового резервуара, но длительный срок эксплуатации. По гарантиям производителя подобная емкость может служить не менее десяти лет.

Характеристики подогревателя нефти ПБТ-1.6 М

Изготавливая стандартизированный резервуар-подогреватель, производитель ориентируется на основополагающие габаритные характеристики, а также физические и механические свойства, регламентируемые нормами исполнения:

Параметр	Значение
Тепловая мощность резервуара (Гкал/ч)	1,6
Потребляемая мощность (кВт)	5,0
Тип	однотопливный, двухпоточный
Используемое топливо	природный или попутный (нефтяной) газ
Производительность (тонн/сутки)	18,5
Рабочее давление (МПа)	6,3 ±0,35
Выходная температура продукта (°C)	до +70
Входная температура продукта (°C)	от +5
Топливный расход (нм3/ч)	215
КПД (%)	не менее 90
Длина резервуара с оборудованием (мм)	7740
Длина транспортируемого оборудования (мм)	13900
Высота резервуара, полная (мм)	7050
Ширина транспортируемого резервуара (мм)	2885

Таким образом, собираясь внедрять блочный подогреватель, заказчику необходимо рассчитывать на определенные размерные характеристики и эксплуатационные возможности готового изделия. При необходимости менеджмент поставщика поможет составить проект или оказать помощь на любой стадии внедрения, вплоть до корректировки и актуализации разработанного сторонними организациями технического задания.

Завод производитель подогревателей нефтепродуктов и газа МеталлЭнергоХолдинг

ГК «МеталлЭнергоХолдинг» давно и плотно занимается поставками специфического оборудования для оснащения нефтеперерабатывающей и нефтедобывающей отраслями (в том числе, работающими в направлении газовых поставок, добычи). Ответственность, возлагаемая при расчетах, проектировке, изготовлении и внедрении осознается на всех стадиях – потому поставщик находится на лидирующих позициях рынка поставок. Купить подогреватель блочный с промежуточным теплоносителем ПБТ-1,6М по лучшей цене, с возможностью доставки по месту эксплуатации и помощью по внедрению, можно в проверенной компании.

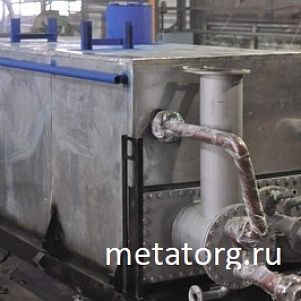

Подогреватель нефти ПНК-1,9 от завода производителя

Подогреватель нефти с комбинированным нагревом ПНК-1,9 – это металлическое изделие, предназначенное для нагревания нефти и эмульсии разной степени вязкости до заданной температуры для последующей переработки или транспортировки. Состоит из нагревательной емкости, аппаратного блока, газовой горелки и средств автоматизации производственного процесса. Соответствует ГОСТ 15150 от 1969 года. В базовой комплектации – установлен на сани, по требованию заказчика – может использоваться колесная база или железнодорожная платформа.

Предлагаемый подогреватель ПНК-1,9

ГК МеталлЭнергоХолдинг изготавливает и реализует подогреватель нефти с комбинированным нагревом ПНК-1,9 ГОСТ 15150-69 в базовой комплектации и под заказ. Изделие, изготовленное по типовому проекту, имеет следующие размеры:

Наименование	Модель	Длина, мм	Ширина, мм	Высота, мм	Вес, кг
Подогреватель нефти	ПНК-1,9	9050	3000	5893	11000

Указанные габариты и вес соответствуют изделию, установленному на санях для перемещения методом волочения или перестановки с помощью механизированного подъемного устройства. При использовании других видов платформ цифровые показатели нужно уточнить у менеджера.

Технические характеристики ПНК

Подогреватель нефти с комбинированным нагревом ПНК-1,9 изготовлен в соответствии с нормами межгосударственного стандарта № 15150 от 1969 года. Технические характеристики изделия приведены в таблице:

Свойства эксплуатации		Цифровые значения
Мощность, МВт		⩽1,9
Производительность при температуре 20-70°С, кг/с		9,3-18,6
Давление рабочей среды внутри змеевика, МПа	рабочее	⩽6,3
	номинальное	6,3
	для испытания системы	8
Объем временного носителя тепла (пресная вода), м³		4,9
Температура, °C	на входе	5
	после нагрева	⩽70
	носителя тепла	⩽95
Коэффициент полезного действия, %		⩽70
Уровень шума, дБ		⩽80
Период эксплуатации, лет		⩾10

В качестве нагреваемой среды используется нефть, эмульсия, пластовая вода с небольшим содержанием серы и водорода. Дополнительная информация по телефону.

Особенности, принцип действия подогревателя ПНК-1,9

Устройство подогревателя нефти с комбинированным нагревом ПНК-1,9 имеет надежную, продуманную металлическую конструкцию. Основные блоки:

• горизонтальная емкость для нагрева;
• аппаратный блок подготовки топлива;
• газовая горелка и средства автоматизации технологического процесса.

Принцип действия подогревателя ПНК-1,9 состоит в сжигании газа, за счет чего нагревается вода до 95°C, используемая в качестве промежуточного носителя тепловой энергии. Через стенки змеевика тепло передается на рабочую среду, доводя ее до 70°C.

Подогретая нефть и эмульсия подается в транспортную систему для дальнейшей транспортировки или переработки. Корпус оборудования обшит утеплителем и металлическим каркасом. Охлажденный дым через трубопровод выводится в атмосферу.

Современное навесное оборудование позволяет автоматизировать производственный процесс, сделать его безопасным для окружающей среды и обслуживающего персонала.

Упаковывают подогреватель ПНК-1,9 в деревянный ящик или металлический контейнер. Это упрощает логистику, экономит время и деньги заказчика. Отверстия закрывают заглушками, допускается использование консервирующей смазки. Собирается оборудование на месте монтажа по прилагаемой инструкции или с помощью наших специалистов. Детали оговариваются индивидуально.

Топливо для подогревателя ПНК-1,9

В качестве топлива для подогревателя нефти с комбинированным нагревом ПНК-1,9 используют газ. Характеристики работы газовой горелки приведены ниже:

Характеристики топлива	Числовое значение
Тепло, МДж/кг	35-60
Давление на входе в жиклер, МПа	0,02
Потребление, МДж/нм³	170

Электрическая мощность оборудования до 8 кВт. Питание от сети переменного тока напряжением 220 В или 380 В при частоте 50 Гц.

Купить, цена на подогреватели нефти от производителя

ГК МеталлЭнергоХолдинг предлагает купить сертифицированный подогреватель нефти с комбинированным нагревом ПНК-1,9 по минимальной рыночной цене. Продукция поставляется в штатной комплектации, соответствующей типовому проекту. По требованию заказчика производится модернизация оборудования под индивидуальные условия эксплуатации. К каждому клиенту предусмотрен индивидуальный подход.

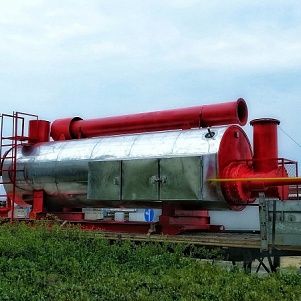

Подогреватель путевой ПП-4В для нагрева нефти, нефтяной эмульсии, газа, газового конденсата

Подогреватель путевой ПП-4В – сложное технологическое оборудование для сохранения необходимой температуры нефтепродуктов при транспортировке в холодное время года. Габариты установки: 20,8х4,8х8,5 м. Допускается стационарное использование подогревателя для нагрева воды на нефтегазодобывающих предприятиях (горячее водоснабжение и отопление). Нагревательное оборудование универсального типа, работает на жидком топливе (нефть, мазут, дизельное топливо), попутном, сланцевом и природном газе. Применяется для подогрева нефтяного сырца с высокой вязкостью, подготовленной, очищенной и редуцированной нефти, эмульсий, очищенной пластовой воды, газа с незначительной концентрацией сероводорода и углекислого газа. Также ПП-4В используются в качестве технологического оборудования, входящего в комплекс подготовки нефти на перерабатывающих предприятиях.

Конструктивные особенности ПП-4В

За счет увеличения контактной площади трубчатого продуктового змеевика и установки двух камер с горелками продуктивность сжигания топлива заметно повышается, увеличивается теплообмен между подогреваемой средой и промежуточным теплоносителем. Рабочая температура поддерживается за счет высокой калорийности сжигаемого топлива. Предусмотрен радиальный вентилятор, обеспечивающий постоянное поступление воздушных масс на горелочное устройство. Продукты сгорания выводятся из камеры сгорания через дымоход в атмосферу.

Блок нагрева состоит из емкости, которая заполняется теплоносителем в соответствии с условияи эксплуатации. В установке закольцованы верхний и нижний продуктовые змеевики, они расположены в резервуаре параллельно. В подогревателе вмонтированы две топки, для увеличения мощностных характеристик продуктовые трубные контуры образуют два потока.

Коллектор с промежуточным теплоносителем расположен так, чтобы подогрев осуществлялся с двух сторон. Для этих целей монтируются П-образные топки диаметром 630 мм. Система автоматики включает датчики для регулировки технологических параметров, дистанционный электророзжига топлива, поступающего в горелки. Предусмотрена автоматическая защита от перегрева. При отклонении от заданных параметров срабатывает звуковая или световая сигнализация.

Для удобства транспортировки к корпусу резервуара приваривается рамная опора санной конструкции. Путевые подогреватели типа ПП комплектуются металлической лестницей и площадкой для технологического обслуживания. Конструктивно нагреватель выполнен в виде компактной установки, которая транспортируется гусеничным или колесным автотранспортом.

Эксплуатационные характеристики ПП-4В

параметр			единицы измерения	значение
тепловая мощность			Гкал/ч	3,44
Предельная производительность с учетом разницы температур (Δt)		65	т/сут	2000
		25		5200
КПД			%	75–80
максимальная температура теплоносителя			°C	+95
минимальное охлаждение окружающей среды				-60
температурный режим подогревателя (вход/выход)				+5/70
предельное давление рабочее/гидравлическое			кгс/см2	63/82
масса конструкции			т	50
эксплуатационный ресурс общий /межремонтный			лет	10/3,5
давление природного или попутного газа	на блоке подготовки		МПа	до 0,4
	перед форсункой			0,15
параметры электропитания			В/гц	220/50
климатическое исполнение				У, УХЛ, ХЛ

*данные для рабочей жидкости в виде нефтяной эмульсии c содержанием воды в пределах 30%, плотностью 900 кг/м³;

**жидкости для промежуточного теплоносителя – антифриз, вода для хозяйственных нужд.

Принцип работы подогревателя для нефтепродуктов и газа

Газ или жидкое топливо направляется к запальной горелке, которая крепится к топке фланцевым соединением. После вспышки формируется регулируемый огненный факел. Происходит нагревание теплоносителя. Из-за разницы температур осуществляется его непрерывное движение по контуру змеевика. Диффузные процессы обеспечивают равномерное распределение отдаваемого теплообменником тепла по всему резервуару. Датчик в постоянном режиме показывают уровень транспортируемой среды, давление теплоносителя в системе, температуру в резервуаре. При использовании дизтоплива монтируется блок подготовки для очистки нефтепродуктов от парафинов перед сгоранием.

Купить, цена на подогреватели путевые ПП-4В от завода производителя

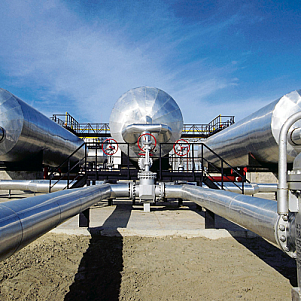

Путевой подогреватель нефти ПБТ-1,6

Путевой подогреватель ПБТ-1,6 предназначается в первую очередь для поддержания нефтепродуктов в определенных температурах при транспортировке. Группа компаний «МеталлЭнергоХолдинг» предлагает различные варианты исполнения емкости со специфическим оборудованием, поставки в сжатые сроки и приемлемую цену. Подогреватели изготавливаются по нормам международного характера из отечественных материалов.

Сфера применения ПБТ-1.6

Конструкционно подогреватель, вырабатываемый по регламенту ГОСТ Р 53682-2009 (ISO 13705:2006), представляет собой цилиндрическую емкость из стали подборных сплавов. Оснащается необходимым оборудованием и контрольно-измерительной аппаратурой, чтобы разнообразные нефтепродукты, а также сопутствующие смеси и газы при транспортировке не теряли своих характеристик. Так для различных направлений внедрения поставщик предлагает следующие варианты исполнения (обозначается литерой или двумя в наименовании модели):

• М – двухпоточный подогреватель, работающий на одном типе топлива (газ);
• МЖ – транспортировщик, работающий на нефтяной эмульсии (однотопливный, двухпоточный)
• МВ – двухпоточный подогреватель, функционирующий на одном типе топлива (транспортируемый газ);
• МК – комбинированный подогреватель (два потока, топливо – любое транспортируемое).

Непосредственно нефть, газ, пластовая вода или их смеси при транспортировке обеспечиваются специальными системами подогрева, чтобы не терять необходимых качеств, не портиться. Обеспечивается это соответствующим оснащением.

Характеристики подогреватель ПБТ-1.6

Поставщик предлагает различные варианты исполнения. Сварные цилиндрические емкости с плоскими днищами оснащаются требуемой трубопроводной арматурой, а также соответствуют следующим техническим параметрам:

Модель	М	МЖ	МК	МВ
Тепловая мощность (Гкал)	1,6
Производительность (т/сут.), нефть	1600			–
Производительность (м3/час), газ	–	–	–	36900
Давление рабочее (МПа)	6,3 (±0,35)			10 (±0,35)
Температура продукта входная (°C)	+5			-5
Температура продукта входная (°C)	+70
Расход топлива (л/ч)	215	210	215	215
КПД (%)	90
Потребляемая мощность (кВт)	5,0	12,0	5,0	5,0
Длина (мм)	11770	12640	11920	11920
Ширина (мм)	3470	8600	3470	3470
Высота (мм)	3950	3950	3950	3950
Вес (т)	18	20	18,4	18,4

Поставщик поможет подобрать необходимые параметры будущего изделия или спроектировать транспортный блочный модуль по потребностям заказчика. Нормы и регламенты при этом строго соблюдаются.

Особенности поставки

Сама емкость со всем оснащением устанавливается на рамную основу санного типа. Потому внедрение по месту эксплуатации проходит в сжатые сроки. При необходимости квалифицированный персонал изготовителя поможет провести пуско-наладочные мероприятия. К основным элементам функционала можно отнести следующие блоки:

• нагревательный;
• подготовка топливной массы;
• горелки (основная и запальная);
• змеевик и дымовая труба;
• вентиляционный блок.

Для транспортировки подогреватель наполняется промежуточным теплоносителем, после чего в корпус подается перемещаемая смесь.

Все процессы автоматизированы, участие ответственного оператора сводится к наблюдению и фиксации основных этапов процесс. ГК «МеталлЭнергоХолдинг» предлагает поставки различных специфических агрегатов для нефтегазовой промышленности, таких как путевой подогреватель ПБТ-1,6 по приемлемым ценам, в сжатые сроки, с комплексным обслуживанием.

Купить, цена на путевые подогреватели нефтепродуктов от завода МеталлЭнергоХолдинг

Путевой подогреватель ПП-0,63 для нефти и нефтепродуктов

ГК МеталлЭнергоХолдинг поставляет путевые подогреватели во все регионы России. Нефтегазовое оборудование соответствует требованиям госстандартов. Даем гарантии на материалы и конструкции, на все виды продукции предоставляем сертификаты соответствия и полный пакет сопроводительной документации, на большие объемы делаем скидки. Чтобы оформить заказ на путевой подогреватель ПП-0,63, свяжитесь с нашим менеджером — позвоните по телефону или отправьте заявку на email.

Технические характеристики ПП-0.63

Горизонтальные путевые подогреватели изготавливаются в соответствии с ТУ 4933-004-57728543-2009, категория размещения (I) и климат.исполнение (У, ХЛ) по ГОСТ 15150.

Оборудование, предназначенное для подогрева сырой нефти и продуктов ее переработки, конструктивно состоит из блока нагрева, системы топливоподачи, системы безопасности и блока автоматики.

Таблица. Технические характеристики подогревателя нефти ПП63

	Номин.тепловая мощность, Гкал/ч	0,63
Производительность, тонн в сутки	1200
Температура продукта: ● на входе в ПП ● промежуточная ● на выходе	● +5С ● +95С ● +70С
КПД оборудования	80%
Вид теплоносителя	вода, р-р этиленгликоля
Уровень давления в трубах, МПа (кгс/см2): ● рабочее/расчетное ● пробное	● 6,З (6З) ● 8,2 (82)
Параметры рабочего продукта: ● плотность в кг/мЗ при +20С ● вязкость в сСт при +20С ● содержание H2S, % ● содержание CO2, %	● 950 ● 110 ● 0,015 ● 1,0
Масса оборудования, кг	13 000
Расчетный срок эксплуатации	15 лет
Показатели надежности	4 года

Для изготовления основных элементов конструкции и сборочных единиц используется сталь марок, указанных в конструкторской документации. Комплектность подогревателей определяется по согласованию с заказчиком. Каждая единица оборудования снабжается табличкой из белой жести, на которой указывается подробная информация об оборудовании, включая его название и маркировку, заводской №, дату производства, внутреннее давление и рабочую температуру, вес оборудования. Транспортная маркировка наносится на оборудование согласно ГОСТ 14192.

Каждая единица оборудования проходит на производстве проверку на соответствие требованиям нормативной документации. В программу приемосдаточных испытаний входит измерение габаритных размеров и массы оборудования, проверка качества сварных швов, правильность сборки, проверка комплектности поставки. Герметичность нефтегазового оборудования оценивается по результатам гидравлических испытаний. Для проверки теплогидравлических характеристик ПП проводятся испытания на специальном стенде с помощью контрольно-измерительного оборудования.

Объем и порядок приемосдаточных испытаний определяется программой и методикой, утвержденной в установленном порядке. Результаты испытаний отправляются заказчику вместе с сертификатами качества, сертификатами соответствия и другой технической и финансовой документацией.

Купить, цена на подогреватель нефти ПП от завода производителя

Чтобы купить путевой подогреватель или уточнить условия оплаты и сроки доставки воспользуйтесь любым удобным способом:

● позвоните в отдел продаж нашей компании по телефону;

● сделайте заявку онлайн прямо на сайте;

● напишите нам на email.

Подогреватели ПНК для нефтепродуктов

Наша компания реализует оборудование для подготовки нефти и газа по ценам завода-производителя. У нас можно купить путевые подогреватели комбинированные ПНК на выгодных условиях — быстрая доставка, сертификаты соответствия, вся необходимая техническая и финансовая документация, гарантии производителя. На крупные заказы делаем скидки. Для постоянных клиентов возможна отсрочка по оплате на срок от 30 до 90 дней. По вопросам оформления заказа обращайтесь к нашему менеджеру.

Технические характеристики ПНК

Путевые подогреватели нефти предназначены для нагрева вязких нефтепродуктов и сырой нефти (включая тяжелую нефть) при ее транспортировке. Комбинированный нагрев транспортируемого продукта осуществляется до +110С за счет теплоносителя и от продуктов сгорания топлива — дизтоплива или газа. Оборудование проектируется в климатич.исполнении У, кат. размещения I. Под заказ возможно изготовление оборудования в исполнении ХЛ.

Оборудование состоит из основных и вспомогательных элементов:

1. Блока нагрева с горелкой. Эта часть подогревателя отвечает за передачу тепла от продуктов сгорания к подогреваемому продукту. Она представляет собой корпус, который устанавливается на основание рамного типа и наполненный теплоносителем, роль которого выполняет вода. Внутри корпуса располагается топка и трубы змеевика. К топке фланцами крепятся горелочные устройства — основное и запальник.
2. Блока топливоподготовки. В этой части оборудования размещаются приборы очистки, поддержания заданного давления и контроля скорости подачи топлива к горелочному устройству.
3. Блока вентагрегата. Блок, представляющий собой утепленный кожух, служит местом размещения центробежного вентилятора с эл.двигателем.
4. Системы автоматизации. КИПиА позволяет обеспечить дистанционный розжиг горелок, регулирование параметров нагрева, работу систем сигнализации, защиту оборудования в случае возникновения нештатных ситуаций.
5. Расширительный бак. Расширитель, расположенный в верхней части корпуса, служит для регулирования давления и объема теплоносителя в системе подогрева, а также используется для заливки теплоносителя в змеевик.

Все части установки модульного типа монтируются на единую раму основание санного типа, что позволяет транспортировать ПНК как одну единицу оборудования. Принцип работы и особенности конструкции установки обеспечивают высокий КПД оборудования при небольших размерах и невысокой металлоемкости.

Таблица. Основные характеристики подогревателей нефти ПНК

Параметры	ПНК-0,73	ПНК-1,9	ПНК-3,5
Номин.тепловая мощность	0,73МВт	1,9МВт	3,5МВт
Нагреваемая среда	сырая нефть и продукты ее переработки с вязкостью до 50 сСт
Ру в подогревателе	6,3МПа
Макс. перепад давл. в подогрев.	0,24МПа	0,28МПа	0,18МПа
t продукта на входе/выходе в ПНК	+10С/+110С
t промежут.теплоносителя	+95С
V теплоносителя	4,59 м3	4,88 м3	7,58 3
Хар-ки газообразного топлива: а) тепл.сгорания б) содержание H2S в) давл.на входе в блок подг.топлива г) давл.перед горелкой	а) от 34,0 до 60,0 МДж/нм б) 0,002% в) от 0,3 до 1,2МПа г) от 0,06 до 0,15МПа
Расход газа, нм3/ч	90,5	224,2	421,3
Хар-ки жидкого топлива: а) тепл.сгорания б) плотность в) уровень вязкости, г) содержание H2S д) содержание СО2 е) t эксплуатации ж) Ру на входе в подогреватель з) Ру перед горелкой	а) 40-42 МДж/м3 б) 886кг/м3 в) 20м2/c г) 0,015% д) 0,99% е) +324К (+50С) ж) 4,3-6,3МПа з) 3,45МПа
Расход жидкого топлива	95-110кг/ч	190-210кг/ч	390-410кг/ч
КПД	85%
Питание приборов КИПиА от сети перем.тока	220В/50Гц
Размеры (даны для справки)	8,35x2,05x3,62 м	10,6x2,55x5,55 м	13,85x2,96x5,55 м
Вес оборудования	46300 кг	11500 кг	22550 кг

Материалом для изготовления элементов установки служит металлопрокат из стали конструкционных марок. Каждая единица продукции проходит обязательный контроль качества на производстве.

Как сделать заказ, цена на подогреватели нефти ПНК от завода МЭХ

Чтобы купить путевые подогреватели комбинированные ПНК или уточнить цены, условия оплаты и доставки, свяжитесь с нашим менеджером любым удобным способом:

● позвоните по телефону, номер которого указан на сайте;

● отправьте заявку на электронный адрес;

● заполните форму обратной связи.
